平焊法蘭
給排水工程
法蘭連接
平焊法蘭是指與容器或管道采用角焊縫連接的一種法蘭。屬任意式法蘭。設計時根據法蘭環與直筒段連接的整體性程度，分別按整體式或松式法蘭校核。法蘭環有帶頸和不帶頸兩種。與帶頸對焊法蘭相比，平焊法蘭結構簡單，用材省，但剛度及密封性不如帶頸對焊法蘭。平焊法蘭廣泛應用于中低壓容器和管道的連接。
15076753444
平焊法蘭是指與容器或管道采用角焊縫連接的一種法蘭。屬任意式法蘭。設計時根據法蘭環與直筒段連接的整體性程度，分別按整體式或松式法蘭校核。法蘭環有帶頸和不帶頸兩種。與帶頸對焊法蘭相比，平焊法蘭結構簡單，用材省，但剛度及密封性不如帶頸對焊法蘭。平焊法蘭廣泛應用于中低壓容器和管道的連接。

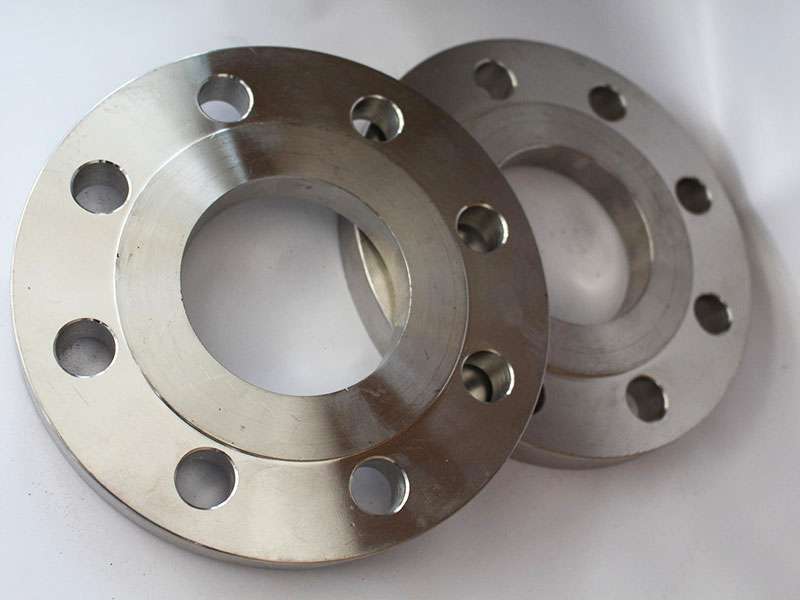

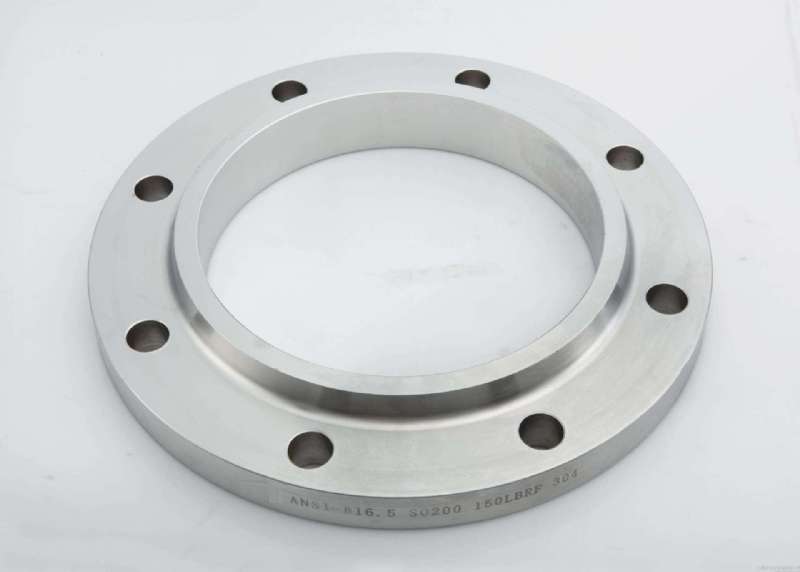

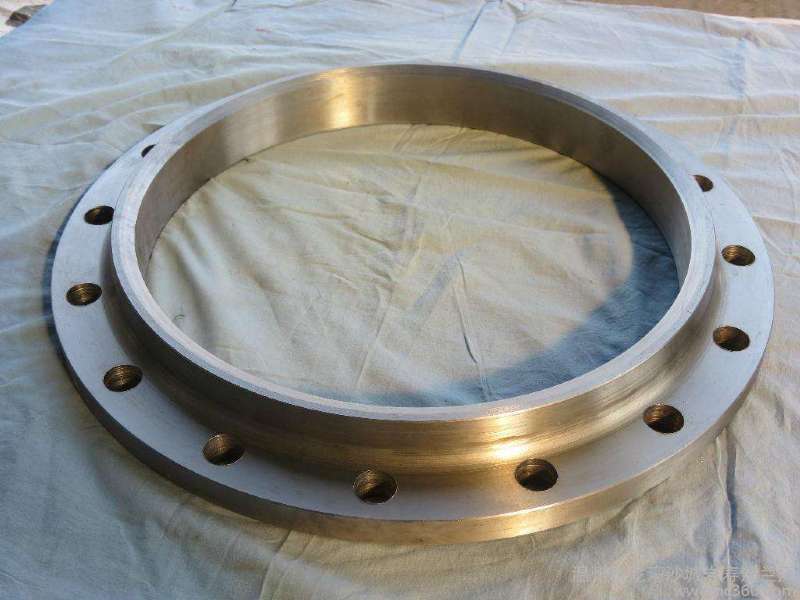

平焊法蘭分為板式平焊鋼制管法蘭和帶頸平焊鋼制管法蘭
平焊法蘭適用于壓力等級比較低，壓力波動、振動及震蕩均不嚴重的管道系統中。平焊法蘭優點在于平焊法蘭焊接裝配時較易對中，并且價格比較便宜，因而得到了廣泛的應用。
產品規格 DN10-DN2000
平焊法蘭不允許直接與三通、彎頭等管件焊接，需要加直管段。
引用標準
化工部標準：
HG20593-2009
HG20615-2009
國家標準：GB/T9119-2010
GB/T2555-81
機械部標準：JB/T81-94
JB/T74-94
JB/T75-94
船用標準：
CB M1001-81
使用壓力PN0.25MPa ,PN0.6MPa ,PN1.0MPa,PN1.6MPa ,PN2.5MPa，PN4.0MPa
產品類別全平面板式法蘭（FF），突面板式法蘭（RF)
制造材料不銹鋼(304 、316 等)、碳鋼（20# 25# 等 ）
墊片使用
墊片是一種能產生塑性變形、并具有一定強度的材料制成的圓環。大多數墊片是從非金屬板裁下來的，或由專業工廠按規定尺寸制作，其材料為石棉橡膠板、石棉板、聚乙烯板等；也有用薄金屬板(白鐵皮、不銹鋼)將石棉等非金屬材料包裹起來制成的金屬包墊片；
還有一種用薄鋼帶與石棉帶一起繞制而成的纏繞式墊片。普通橡膠墊片適用于溫度低于120℃的場合；石棉橡膠墊片適用于對水蒸氣溫度低于450℃，對油類溫度低于350℃，壓力低于5MPa的場合，對于一般的腐蝕性介質，常用的是耐酸石棉板。在高壓設備及管道中，采用銅、鋁、10號鋼、不銹鋼制成的透鏡型或其他形狀的金屬墊片。高壓墊片與密封面的接觸寬度非常窄(線接觸)，密封面與墊片的加工光潔度較高。
還有一種用薄鋼帶與石棉帶一起繞制而成的纏繞式墊片。普通橡膠墊片適用于溫度低于120℃的場合；石棉橡膠墊片適用于對水蒸氣溫度低于450℃，對油類溫度低于350℃，壓力低于5MPa的場合，對于一般的腐蝕性介質，常用的是耐酸石棉板。在高壓設備及管道中，采用銅、鋁、10號鋼、不銹鋼制成的透鏡型或其他形狀的金屬墊片。高壓墊片與密封面的接觸寬度非常窄(線接觸)，密封面與墊片的加工光潔度較高。
產品重量以產品理論重量為準
連接形式單面焊接，雙面螺母連接。
產品特點外形美觀，表面平整光滑，耐酸堿，抗防腐，質感性能強
生產工藝
亞氧爐開料，整體鍛打或者成品鍛壓切削成型加工方式 高精度數控車床車削，數控?fù)u臂鉆鉆孔
包裝方式木箱、木托防震膜包裝或者其它
結構
產品參數
（1）.法蘭外徑：75mm-2190mm
（2）.螺栓孔中心圓直徑：50mm----2130mm
（3）.螺栓孔直徑：11mm-30mm
（4）.螺栓孔數量：4個-48個
（5）.螺紋：M10-M27
（6）.法蘭厚度：12mm-58mm
（7）.管子外徑 : A(17. 2-2032MM) B(14-2020MM )
（8）.法蘭內徑：A(18-2036MM ) B(15-2024MM)
（9）.法蘭理論重量：0.36kg--234.6kg（DN1800）
（10）.法蘭壓力：0.25MPA－4.0MPA
生產工藝
分為純料鍛造、毛料鍛造（次之）適用于平焊及對焊法蘭，鋼板適用于平焊法蘭，還有離心鑄造及澆鑄法蘭
材質
碳鋼（Carbon Steel）：ASTM A105,20#、Q235、16Mn、
ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70；
ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70；
不銹鋼（Stailess Steel）：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；
合金鋼（Alloy Steel）：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ；
原理及特點
關于平焊法蘭的這個問題一直是人們比較關注的話題，它關系到公司和企業的生產成本或者經濟效益等問題，所以關于平焊法蘭的密封原理在不斷的改進和完善。
然而，平焊法蘭的主要設計缺點是它不能保證無泄漏。這就是其設計上的不足：連接是動態的，而且諸如熱膨脹和起伏不定的周期載荷都會造成法蘭面之間的移動，影響法蘭的功能，從而使法蘭的完整性受損，最終導致泄漏。任何產品都不可能沒有缺陷，只是盡量控制產品的不足，所以公司在生產平焊法蘭時盡量完善產品的性能，使之發揮作用。
平焊法蘭的特點：平焊法蘭不僅節省了空間、減輕了重量，更重要的是確保接頭部位不會發生泄漏，具有良好的密封性能。緊湊法蘭尺寸之所以減小，是由于減小了密封件的直徑，這將會減小密封面的截面。其次，法蘭墊片已被密封環所代替，以確保密封面對密封面的匹配。這樣一來，為了壓緊密封面僅需要很小的壓力。隨著所需壓力的降低，螺栓的尺寸和所需數量都可相應減小，所以最終設計出了一種體積小且重量輕(比傳統的法蘭的重量減輕70%～80%)的新產品。因此平焊法蘭式一種比較優質的法蘭產品，減輕了質量和空間，對工業用途起了重要作用。
平焊法蘭的密封原理：螺栓的兩個密封面相互擠壓法蘭墊片并形成密封，但這同時也導致密封的破壞。為了保持密封，就得維持巨大的螺栓作用力，為此，螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母，這就意味著需要直徑更大的螺栓為上緊螺母創造條件。然而螺栓的直徑越大，適用的法蘭就會變得彎曲，唯一的辦法就是增大法蘭部分的壁厚。整個裝置將需要極大的尺寸和重量，這在近海環境下便成了一個特殊問題，因?yàn)樵谶@種情況下重量始終是人們必須引起關注的主要問題。而且，從根本上來說，平焊法蘭是一種無效的密封，它需要把50%的螺栓負荷用于擠壓墊片，而用于保持壓力的負荷只剩50%。
然而，平焊法蘭的主要設計缺點是它不能保證無泄漏。這就是其設計上的不足：連接是動態的，而且諸如熱膨脹和起伏不定的周期載荷都會造成法蘭面之間的移動，影響法蘭的功能，從而使法蘭的完整性受損，最終導致泄漏。任何產品都不可能沒有缺陷，只是盡量控制產品的不足，所以公司在生產平焊法蘭時盡量完善產品的性能，使之發揮作用。
平焊法蘭的特點：平焊法蘭不僅節省了空間、減輕了重量，更重要的是確保接頭部位不會發生泄漏，具有良好的密封性能。緊湊法蘭尺寸之所以減小，是由于減小了密封件的直徑，這將會減小密封面的截面。其次，法蘭墊片已被密封環所代替，以確保密封面對密封面的匹配。這樣一來，為了壓緊密封面僅需要很小的壓力。隨著所需壓力的降低，螺栓的尺寸和所需數量都可相應減小，所以最終設計出了一種體積小且重量輕(比傳統的法蘭的重量減輕70%～80%)的新產品。因此平焊法蘭式一種比較優質的法蘭產品，減輕了質量和空間，對工業用途起了重要作用。
平焊法蘭的密封原理：螺栓的兩個密封面相互擠壓法蘭墊片并形成密封，但這同時也導致密封的破壞。為了保持密封，就得維持巨大的螺栓作用力，為此，螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母，這就意味著需要直徑更大的螺栓為上緊螺母創造條件。然而螺栓的直徑越大，適用的法蘭就會變得彎曲，唯一的辦法就是增大法蘭部分的壁厚。整個裝置將需要極大的尺寸和重量，這在近海環境下便成了一個特殊問題，因?yàn)樵谶@種情況下重量始終是人們必須引起關注的主要問題。而且，從根本上來說，平焊法蘭是一種無效的密封，它需要把50%的螺栓負荷用于擠壓墊片，而用于保持壓力的負荷只剩50%。
